Отвод 60-200

Отвод 60-200
Нажмите на изображение для открытия галереи
Отвод 60-200 Отвод 60-200

Описание

Отвод вентиляционный круглый 60-200 изготовлен из оцинкованной стали толщиной 0,55 мм. Используется при создании систем вентиляции с помощью воздуховодов. Предназначен для изменения направления ветки воздуховода диаметром 200 мм под углом 60°.

При изготовлении фасонного изделия используется такой же лист оцинкованной стали, как и для прямых воздуховодов.

Монтаж

К воздуховодам вентиляционный отвод подсоединяется напрямую, на изделии есть ограничительный борт. Для герметизации соединения рекомендуется использовать герметик и монтажный скотч. Изделие на воздуховоде необходимо фиксировать саморезами по металлу, все места фиксации герметизируются.

Размеры и чертеж

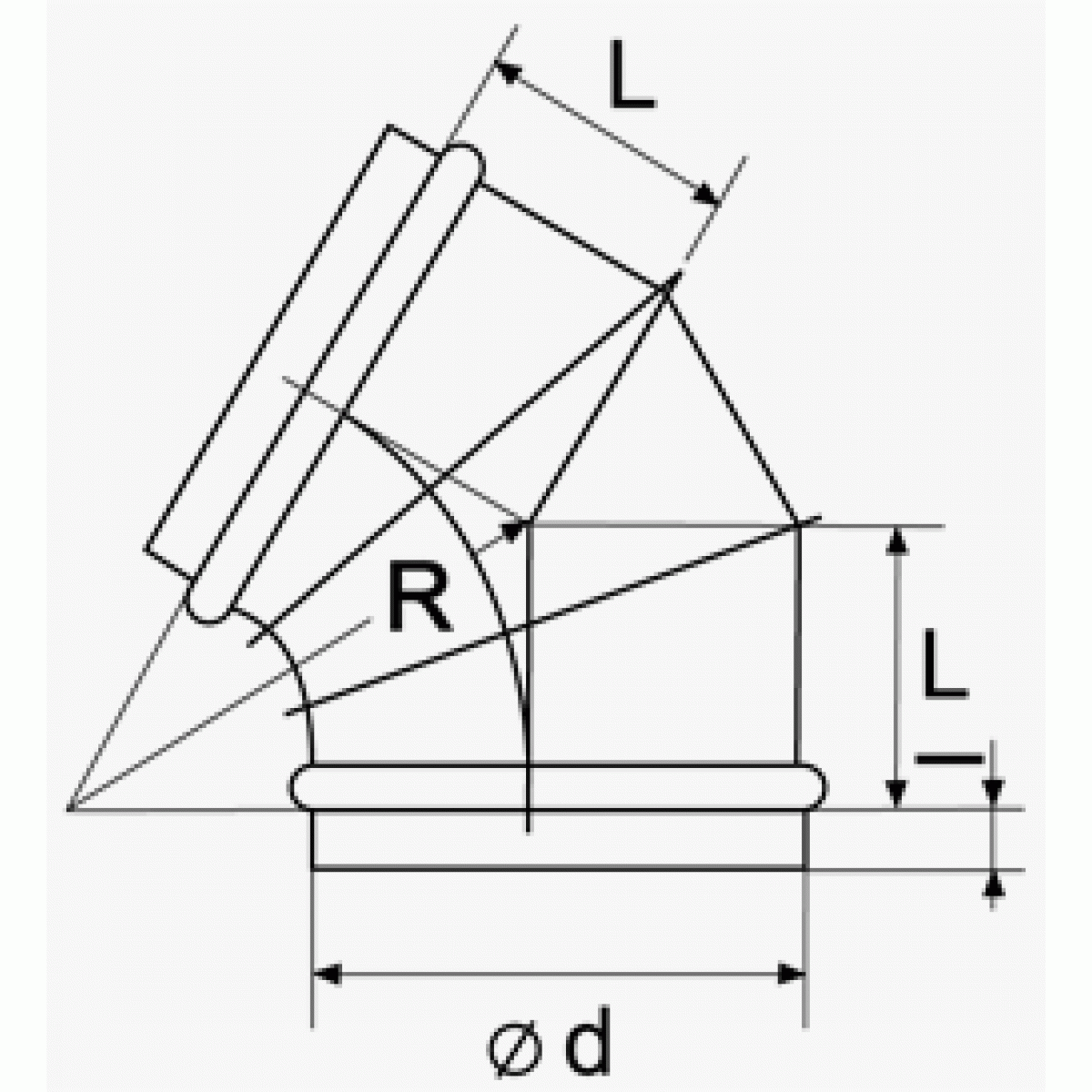

Чертеж круглого вентиляционного отвода

РазмерыДиаметр (d)Толщина стали(p)Длина (L)lR
мм2000,511550200

Так же имеются другие размеры:
                        Відведення 60-1000
                        Відведення 60-1120
                        Відведення 60-125
                        Відведення 60-1250
                        Відведення 60-140
                        Відведення 60-150
                        Відведення 60-160
                        Відведення 60-180
                        Відведення 60-200
                        Відведення 60-224
                        Відведення 60-250
                        Відведення 60-280
                        Відведення 60-315
                        Відведення 60-355
                        Відведення 60-400
                        Відведення 60-450
                        Відведення 60-500
                        Відведення 60-560
                        Відведення 60-600
                        Відведення 60-630
                        Відведення 60-710
                        Відведення 60-800
                        Відведення 60-900
Основные характеристики
Тип товара Отвод
Технические характеристики
Диаметр, мм 200
Габаритные размеры
Толщина стенки 0,5
Длинна, мм 115
Общие характеристики
Материал оцинкованная сталь
Основные характеристики
Тип товара Отвод
Технические характеристики
Диаметр, мм 200
Габаритные размеры
Толщина стенки 0,5
Длинна, мм 115
Общие характеристики
Материал оцинкованная сталь

Написать отзыв

Примечание: HTML разметка не поддерживается! Используйте обычный текст.
    Плохо           Хорошо

  • Просмотров: 1433
  • Производитель: Вентс
  • Модель: Отвод 60-200
  • Наличие: Есть в наличии
  • 343.00 грн.
