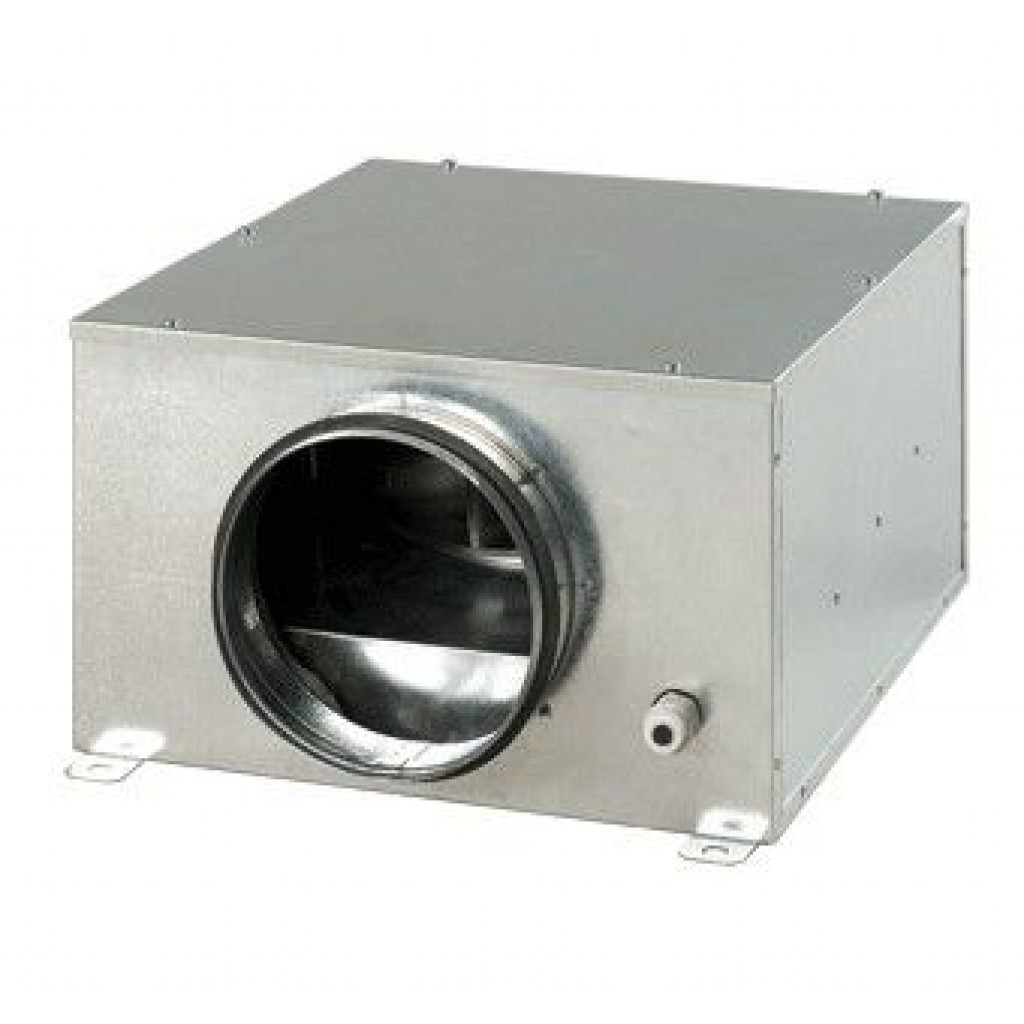

Вентилятор КСБ 150 У

Вентилятор КСБ 150 У

Конструкция

Корпус вентилятора изготовлен из оцинкованного стального листа с использованием тепло- и звукоизоляционного материала. Присоединительные патрубки круглого сечения оснащены резиновыми уплотнениями.

 Товар отпускается по предоплате.



Двигатель

 Используются двухполюсные асинхронные двигатели с внешним ротором и центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Благодаря применению двигателя с шарикоподшипниками со специально подобранным смазочным маслом, гарантирован малошумный и не требующий обслуживания режим работы вентилятора. Для дополнительного уменьшения виброшума вентилятора двигатель может быть установлен на резиновых виброопорах (КСБ...М).



Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (КСБ…С).





Регулировка скорости

Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью тиристорного или автотрансформаторного регулятора. Изменения количества оборотов достигается уменьшением подведенного напряжения. Объем перемещаемого воздуха изменяется соответственно изменению количества оборотов двигателя. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов,при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора. Регулятор скорости в поставку не входит, заказывается отдельно.





Монтаж

  Канальные вентиляторы предназначены для монтажа с круглыми воздуховодами. Вентиляторы монтируются в разрыв воздуховодов. В случае подсоединения через гибкие вставки, необходимо крепление вентилятора к строительной конструкции при помощи опор, подвесок или кронштейнов.



 Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (указано стрелкой на корпусе вентилятора). Необходимо предусматривать место доступа для обслуживания вентилятора.





Вентилятор КСБ с электронным модулем температуры и скорости

Идеальное решение для вентиляционных систем помещений, где необходим контроль температуры воздуха (например, для теплиц). Вентиляторы КСБ…У с электронным модулем TSC (Temperature and speed controller) позволяют автоматически изменять скорость вращения крыльчатки (расход воздуха) в зависимости от температуры воздуха в канале.
На передней панели расположены регуляторы:
- предварительной установки скорости вращения крыльчатки;
- порога срабатывания электронного термостата.
Существует исполнение вентилятора со встроенным в канал вентилятора датчиком температуры или выносным датчиком температуры (длина кабеля 4м, датчик защищен от механических повреждений). На переднюю панель вентилятора вынесен светодиод индикации срабатывания термостата.





Алгоритм работы КСБ электронным модулем температуры и скорости

 При помощи ручки регулятора термостата устанавливаем желаемую температуру воздуха (порог срабатывания термостата). При помощи ручки регулятора скорости вращения крыльчатки устанавливаем необходимую скорость вращения (расход воздуха). При повышении температуры воздуха с дальнейшим превышением установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на максимальную скорость вращения (максимальный расход).

 При понижении температуры воздуха ниже установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на установленную ранее скорость вращения.


 Для исключения возможности частого переключения двигателя (при установившейся температуре в канале равной пороговой) введена задержка переключения. Существуют два алгоритма задержки, которые могут быть использованы в различных случаях:



1. Задержка по датчику температуры (КСБ…У): при превышении температуры воздуха на 2°С более установленного порога срабатывания термостата происходит переключение на повышенную скорость. Возврат на ранее установленную (пониженную) скорость произойдет при установлении температуры ниже порога срабатывания термостата.
Данный алгоритм может быть использован при необходимости поддержания температуры воздуха с точностью менее 2°С. При этом переключения вентилятора будут редкими.



Пример для задержки по датчику температуры:

Начальные условия:

  • скорость вращения установлена =60% от максимальной
  • порог срабатывания установлен =25°С
  • температура воздуха в канале =20°С

вентилятор работает со скоростью вращения крыльчатки =60%

Основные характеристики
Тип товара шумоизолированный вентилятор
Технические характеристики
Максимальная температура перемещаемого воздуха, С -25...+55
Напряжение электропитания, В/Ф/Гц 230
Частота тока, Гц 50
Скорость вращения, мин-1 2600
Уровень шума на расстоянии 3м, дБ(А) 36
Защита, класс IPХ4
Вес, кг 6,4
Максимальная мощность, Вт 72
Производительность в реверсивном режиме, м3/ч 420
Общие характеристики
Ток, А 0,32
Основные характеристики
Тип товара шумоизолированный вентилятор
Технические характеристики
Максимальная температура перемещаемого воздуха, С -25...+55
Напряжение электропитания, В/Ф/Гц 230
Частота тока, Гц 50
Скорость вращения, мин-1 2600
Уровень шума на расстоянии 3м, дБ(А) 36
Защита, класс IPХ4
Вес, кг 6,4
Максимальная мощность, Вт 72
Производительность в реверсивном режиме, м3/ч 420
Общие характеристики
Ток, А 0,32
