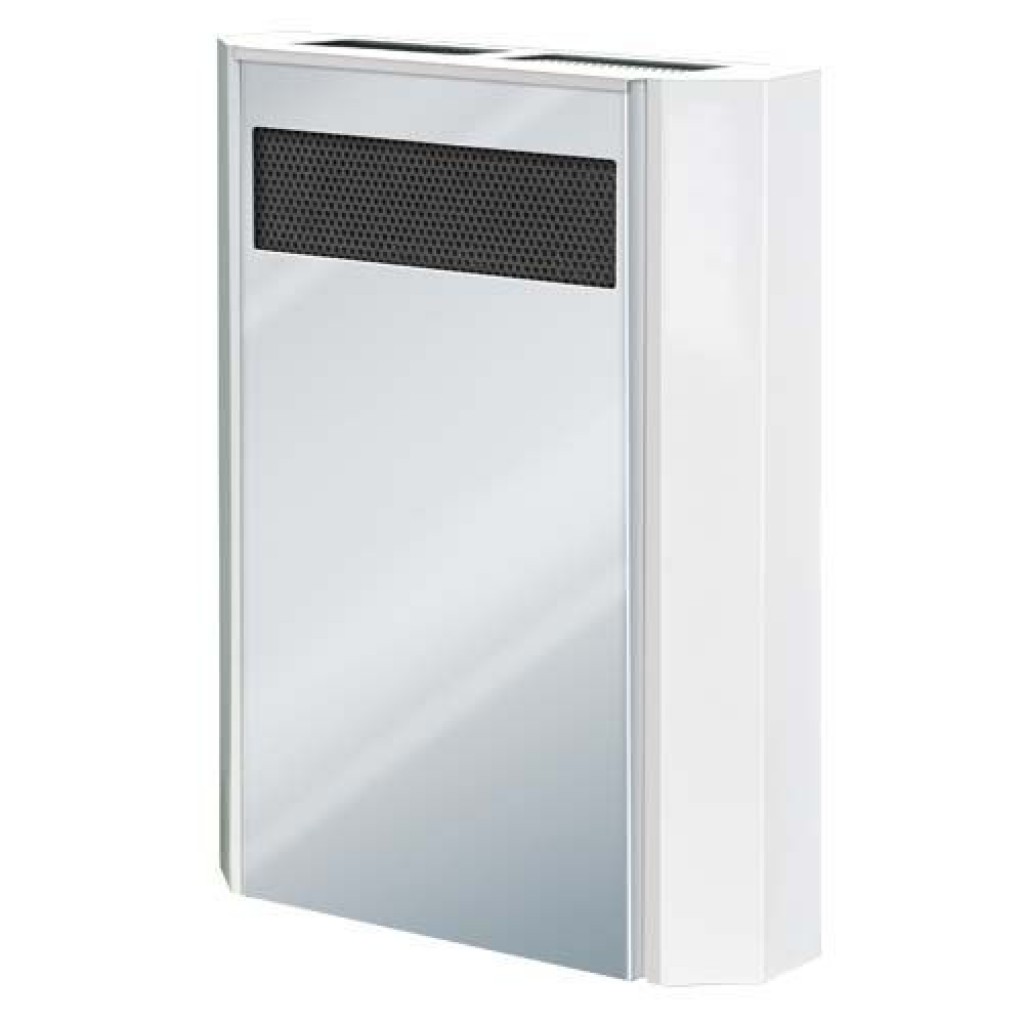

Вентс Микра 60 А3

Вентс Микра 60 А3
Вентс Микра 60 А3


Описание

Установка Вентс Микра 60 А3 предназначена для обеспечения приточно-вытяжной вентиляции отдельной комнаты в доме, квартире или других помещениях. Для монтажа не требуется сети воздуховодов, монтируется на стену внутри помещения.

Технические характеристики

ПараметрВеличина
Скоростьминмакс
Напряжение, В
100240
Максимальная мощность, Вт
4,215,4
Ток, А0,020,07
Производительность, м3
30
60
Скорость вращения, мин-1
5011002
Уровень шума на расстоянии 3 м, дБ(А)
2229
Защита, класс
IP 22

Габаритные размеры

Чертеж пву

Технические особенности установки

  • алюминиевый теплообменник с эффективной рекуперацией до 78%
  • бесшумная работа, уровень шума - 22-29 дБА (в зависимости от скорости вентилятора)
  • используется фильтрация приточного и вытяжного воздуха для предотвращения попадания в помещение пыли, насекомых и других загрязнений
  • используются ЕС вентиляторы с низким потреблением электроэнергии и безопасным напряжением 12 В
  • простой монтаж не требующий специальных навыков
  • возможность работы установки в непрерывном режиме

Описание конструкции установки

Установка находится в корпусе из металла с полимерным покрытием и декором из зеркальной нержавеющей стали. Внутри корпус тепло и звукоизолирован материалом из вспененного полителена толщиной 15 мм. Лицевая панель легко снимается для доступа при сервисном обслуживании (при необходимости очистит или заменить фильтры).

Подача воздуха и удаление производится посредством двух осевых вентиляторов. Двигатели данных вентиляторов оборудованы встроенной тепловой защитой от перегрева. Для увеличения срока службы используются шариковые подшипники, не требующие сервисного обслуживания.

Для осуществления фильтрации приточного и вытяжного воздуха используются фильтры со степенью очистки G4, данные фильтры обеспечивают очистку входящего воздуха и защищает элементы установки от загрязнения.

Питание установки происходит через встроенный импульсный блок с широким диапазоном питающего напряжения 100-240 В при 50-60 Гц. Блок питания оснащен встроенной цепью защиты от различных непредвиденных ситуаций: короткого замыкания, перенагрузки, скачков напряжения, переполюсовки выходных цепей. Поэтому установка применяется в разных странах и стабильно работает в энергосетях с „размытым“ стандартом качества электроэнергии.

Рекуператор установки изготовлен из алюминия. Эффективность рекуперации установки до 78%. Для защиты от обмерзания рекуператора установлена защита от обмерзания, которая работает следующим образом: при снижении температуры воздуха после рекуператора и возникновении угрозы обмерзания происходит выключение приточного вентилятора. Вытяжной теплый воздух прогревает рекуператор до необходимого значения температуры, далее происходит автоматическое включение приточного вентилятора и установка продолжает работать в обычном режиме притока и удаления воздуха.

Как это работает

Как работает установка, ее принцип

Воздух с улицы поступает в фильтр установки под действием приточного вентилятора, далее он попадает в рекуператор и непосредственно в помещение. Одновременно с этим воздух, который удаляется из помещения, проходит через фильтр и попадает в рекуператор. В рекуператоре вытяжной воздух отдает свое тепло через пластины рекуператора приточному воздуху, причем потоки воздуха не пересекаются и воздух не смешиваются друг с другом.

Управление работой установки

Переключатель установки

Для управления работой установки используется пульт управления с возможностью изменения режимов работы в зависимости от требования потребителя. Система автоматики позволяет установке работать в трех режимах:

  • вентиляция с минимальной производительностью - 30 м3/ч и уровнем шума 22 дБА
  • вентиляция с средней производительностью - 45 м3/ч и уровнем шума 25 дБА
  • вентиляция с максимальной производительностью - 60 м3/ч и уровнем шума 29 дБА

    Пример организации системы вентиляции

    В каждой комнате, где требуется вентиляция, устанавливается приточно-вытяжная установка Вентс Микра 60. Одна установка способна обеспечить эффективную вентиляцию в помещении площадью до 24м2.

    Пример использования установок Vents Micra 60 для вентиляции квартиры

    Приточно-вытяжная установка МИКРА монтируется на фасадную стену внутри помещения. Толщина стены может варьироваться от 100 мм.

    В начале, с помощью картонного кондуктора, который входит в комплект поставки, на стене размечаются отверстия для воздуховодов. После высверливания отверстий картонный кондуктор крепится к стене при помощи дюбелей и шурупов. В отверстия вставляются пластиковые воздуховоды. Кондуктор фиксирует воздуховоды в нужном положении, чтобы оси патрубков установки и воздуховодов в дальнейшем совпали.

    Установка картонного шаблона для выполнения отверстий

    С наружной стороны стены монтируется двойной металлический колпак, который защищает установку от попадания воды и посторонних предметов. Нижний вытяжной воздуховод необходимо установить с уклоном на улицу, чтобы обеспечить отвод конденсата в случае его образования.

    Схема монтажа в стене установки

    После того, как воздуховоды зафиксированы в нужном положении колпаком и кондуктором, щель между воздуховодами и стеной заполняется монтажной пеной (для этого в кондукторе предусмотрены специальные вырезы). Когда пена затвердеет, кондуктор снимается, а излишки воздуховодов срезаются до уровня поверхности стены.

    Крепление корпуса установки производится, предварительно сняв декоративную панель и вынув рекуператор. Корпус установки монтируется патрубками в пластиковые воздушные каналы и фиксируется к стене при помощи дюбелей и шурупов. Установка поставляется с подключенным кабелем питания и евровилкой. При необходимости, установка может быть подключена к общей сети питания через клеммные выводы. Для этого необходимо отсоединить кабель питания от клеммной коробки и подключить заранее выведенные провода питания. После завершения монтажа корпуса и электрического подключения необходимо установить обратно рекуператор и лицевую панель.

    Гарантия

    Производитель гарантирует нормальную работу устройства в течение 2 лет со дня продажи при условии выполнения правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный и послегарантийный ремонт производится на заводе-производителе.

    Документация и инструкция

    Руководство пользователя Микра 60 А3

    Основные характеристики
    Тип товара приточно-вытяжная установка
    Основные характеристики
    Тип товара приточно-вытяжная установка
