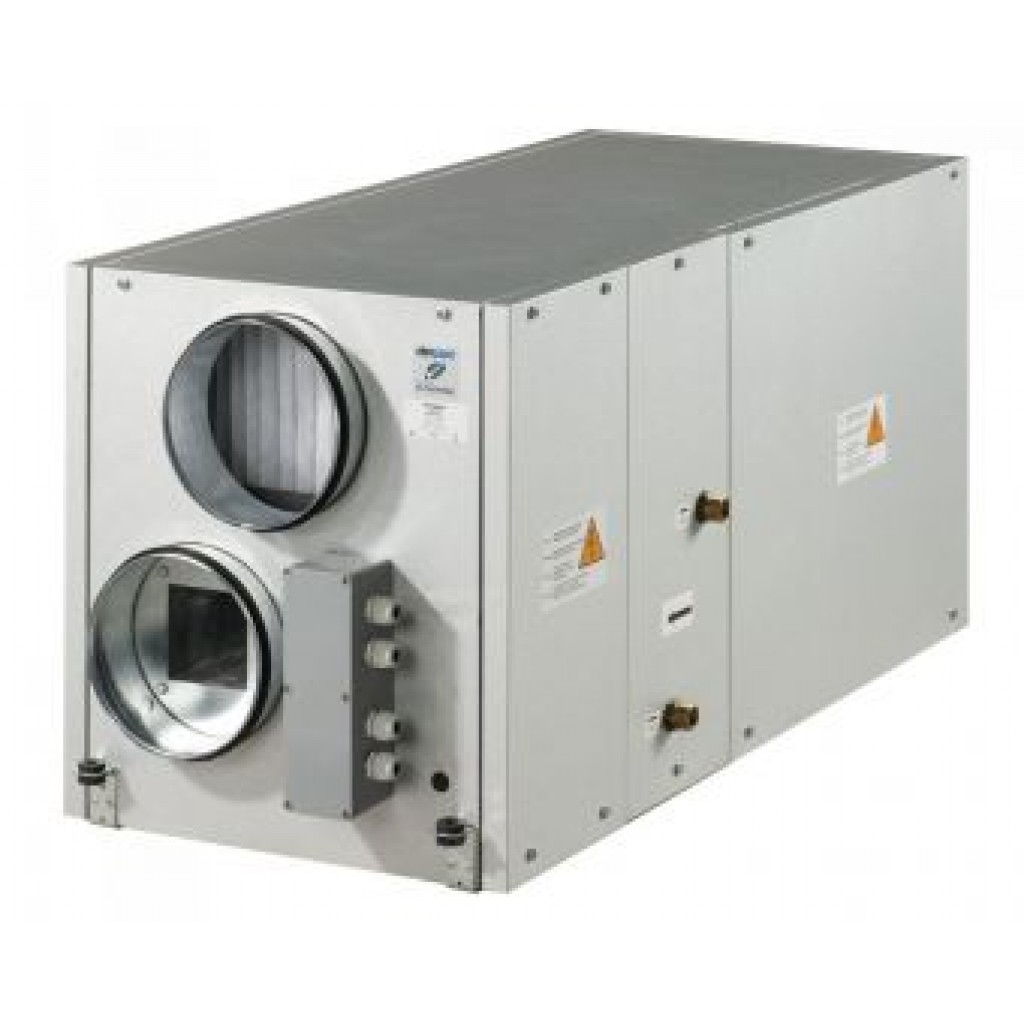

ВУТ 300 ВГ ЕС
Товар отпускается по предоплате.
Приточно-вытяжные установки производительностью до 550 м3/ч в звуко- и теплоизолированном корпусе с водяным нагревателем. Эффективность рекуперации – до 95%.
Корпус
Корпус изготовлен из алюмоцинковой стали со внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 25 мм.
Фильтр
Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).
Вентиляторы
Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом двустороннего всасывания с загнутыми вперед лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).
Рекуператор
В установках применяются высокоэффективные рекуператоры (порядка 95%). В моделях ВУТ ЭГ ЕС и ВУТ ВГ ЕС рекуператоры противотока выполнены из полистирола. Под блоком рекуператорарасположен поддон для сбора и отвода конденсата.
Нагреватель
Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлены электрические (для моделей ВУТ ЭГ ЕС) или водяные (для ВУТ ВГ) нагреватели. Если с помощью рекуперации тепла не удается достигнуть заданного значения температуры приточного воздуха, то автоматически включается калорифер и подогревает воздух, поступающий в помещение.
Управление и автоматика
Установка укомплектована встроенной системой автоматики и многофункциональным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяются электронная защита от обмерзания с применением байпаса и нагревателя. Суть ее состоит в том, что по датчику температуры происходит открытие заслонки байпаса и весь приточный воздух проходит мимо рекуператора по обводному каналу. На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка перекрывает байпас, нагреватель выключается, приточный воздух снова проходит и подогревается через рекуператор и вся установка работает в обычном режиме.
Функции управления и защиты ВУТ ВГ (ЕС)
- включение и выключение установки;
- контроль за температурой приточного воздуха посредством воздействия на привод трехходового вентиля, регулирующего подачу теплоносителя в жидкостный нагреватель;
- защита жидкостного нагревателя от замерзания (по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя;
- управление электроприводом обходного клапана рекуператора;
- управление и контроль за работой внешнего циркуляционного насоса, установленного на линии подачи теплоносителя в жидкостный нагреватель;
- защита рекуператора от обледенения;
- управление и контроль за работой приточного и вытяжного вентиляторов;
- контроль загрязненности фильтров (по количеству моточасов);
- управление электроприводами внешних воздушных клапанов (приточного и вытяжного).
Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает:
- включение/выключение вентиляционной установки;
- установку необходимого расхода воздуха;
- установку необходимой температуры приточного воздуха;
- отображение комнатной температуры.
Монтаж
Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей.
Технические характеристики
Параметр Величина Напряжение, В230 Частота тока, Гц 50
Максимальная мощность вентиляторов, Вт 2х70 Суммарная мощность установки, Вт 0,14 Суммарный ток, А 1,2 Производительность, м3/ч
300
Скорость вращения, мин-1
1380 Уровень шума на расстоянии 3 м, дБ(А)
24-45 Максимальная температура перемещаемого воздуха, С
-25....+60
Вес, кг 40 Размер подключаемого воздуховода, мм
150
